Detalles del producto
Lugar de origen: China
Nombre de la marca: Vic-Tech
Certificación: RoHS
Número de modelo: SM08-GB10
Pago y términos de envío
Cantidad de orden mínima: 1Unit
Precio: $3.5~$7/Unit
Detalles de empaquetado: Las muestras se embalan con la caja de papel, y los productos de la producción en masa se embalan co
Tiempo de entrega: 10~20 días después de que la muestra es pagada
Condiciones de pago: T/T, Paypal, tarjeta de crédito
Capacidad de la fuente: 100000 pc/Month
Tipo del motor: |
Caja de cambios de pasos del P.M. motor+ |
Tamaño del motor: |
8 mm de diámetro |
Ángulo del paso: |
ratio 18°/gear |
Resistencia: |
40Ω/phase |
Tipo de la caja de cambios: |
GB10 (8*10) |
Fase no.: |
2 fases (bipolares) |
Tipo del motor: |
Caja de cambios de pasos del P.M. motor+ |
Tamaño del motor: |
8 mm de diámetro |
Ángulo del paso: |
ratio 18°/gear |
Resistencia: |
40Ω/phase |
Tipo de la caja de cambios: |
GB10 (8*10) |
Fase no.: |
2 fases (bipolares) |

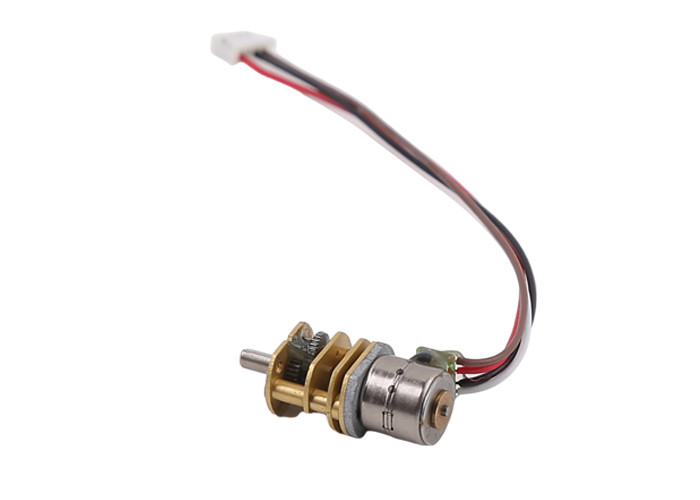

SM08-GB10 pequeño motor de pasos del imán permanente de 8 milímetros de diámetro con la caja de cambios de 10*8 milímetro
Descripción:
Este motor SM08-GB10 es un motor de 8m m atado con una caja de cambios de 10*8m m (GB10)
Tenemos diversos ratios del engranaje para que usted elija.
Con un ratio más grande, el esfuerzo de torsión del motor es más alto, y la velocidad del motor es más lenta.
Confirme por favor el ratio del engranaje antes de su orden.
Para el eje de salida, tenemos dos diversos tipos de eje estándar: Eje del eje de D y del tornillo de posicionamiento.
Si los clientes requieren el tipo especial del eje, podemos también hacer eso, pero costó la tarifa adicional del arreglo para requisitos particulares.
Parámetros del motor:
| Modelo no. | SM08-GB10 |
| Tipo del motor | motor de pasos de 8m m P.M. |
| Tipo de la caja de cambios | GB10 (10*8m m) |
| Ángulo del paso | 18°/step |
| Resistencia de bobina | 40Ω/step |
| Eje de salida | Eje del eje de D/del tornillo de posicionamiento |
| Fase no. | 2 fases (4 alambres) |
| Tipo del conector | Molex 51021-0400 (echada de 1.25m m) |
Parámetros de la caja de cambios:
| Ratio del engranaje | 20:1 | 50:1 | 100:1 | 250:1 |
| Ratio exacto | 20,313 | 50,312 | 99,531 | 249,943 |
| Número del diente | 14 | 14 | 14 | 14 |
| Niveles del engranaje | 3 | 5 | 5 | 5 |
| Eficacia | el 71% | el 58% | el 58% | el 58% |
Dibujo de estudio:
Exhibición del producto:
Uso de motores de pasos:
Los motores de pasos se utilizan para el control exacto, ampliamente utilizado en el equipamiento médico, la impresora 3D, el control exacto industrial, el equipo de la automatización, el etc.
Los motores de pasos se pueden utilizar en cualquier conrtol exacto del requisito de los mecanismos y movimiento rotatorio/linear.
Ventaja de motores de pasos:
El motor de pasos puede alcanzar control exacto incluso sin los codificadores/fuera del cierre-lazo retroactúa el sistema, también ellos no tiene eléctrico cepillados. Así no hay problemas de interferencia electromágnetica y de las chispas eléctricas. En algunos casos, pueden substituir DC cepillaron los motores sin cepillo de los motores.
Los motores de pasos son fáciles de controlar con los conductores, y esta característica establecer su posición importante en el campo del control exacto.
1. Control exacto realizable, programable
2. Sin interferencia electromágnetica y chispas eléctricas
3. Tamaño pequeño
4. Precio razonable
5. De poco ruido
6. Vida de servicio larga
Los motores de pasos son ampliamente utilizados entre todas las industrias.
Información de empaquetado y de envío:
Las muestras se embalan con la esponja de la espuma dentro de la caja de papel.
Para la producción en masa, los productos se embalan en cartón de papel.
Para el envío del mar (producción en masa), los cartones se embalan en la plataforma.
Tiempo de envío:
Por expreso (UPS Federal Express TNT de DHL): 5~12 días
Por 4PX expreso: 10~20 días
Envío del mar: 40~60 días (depende de los países diferentes)
