Resaltar:

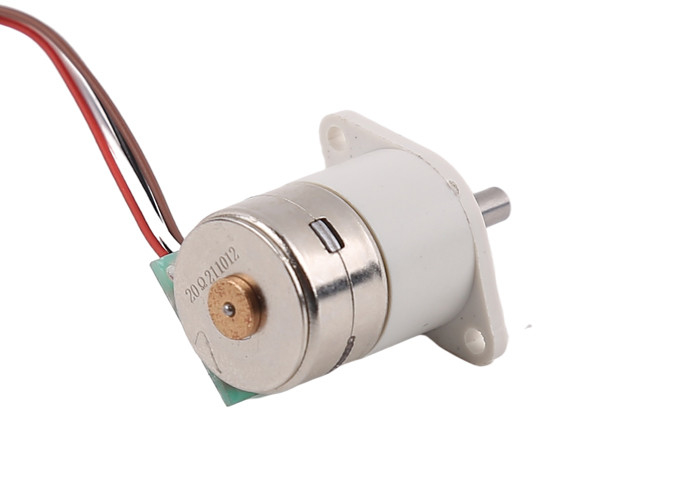

5V motor de pasos bipolar P.M.
, 5V motor de pasos bipolar 15m m
18 motor de pasos del reductor 15m m P.M. de la caja de cambios del ángulo 5V DC del paso del grado con la funda protectora blanca
motor de pasos del reductor 15m m P.M. de la caja de cambios de 5V DC con la funda protectora
Descripción:
Éste es nuestro motor de 15m m atado con una caja de cambios.
Este tamaño de la caja de cambios es 12mm*10m m. (Length*Width)
Tenemos diversos ratios del engranaje para elegir, de 2:1 a 1000: 1.
Los clientes pueden elegir la base del ratio del engranaje en su requisito de la velocidad y del esfuerzo de torsión.
El ratio cuanto más grande del engranaje que tiene, los motores tendrán una velocidad más lenta de la salida y esfuerzo de torsión más alto.
También, hay un estuche de plástico para proteger la caja de cambios, proporciona la protección a prueba de polvo.
Si el cliente no quiere el estuche de plástico, podemos librarnos de él.
Parámetros del motor:
| Modelo no. |
SM15-845G |
| Tipo del motor |
Motor de pasos del P.M. |
| Diámetro del motor |
15m m |
| Ángulo del paso |
ratio 18°/gear |
| Voltaje clasificado |
5V DC |
| Tipo de la caja de cambios |
caja de cambios de 10*12m m |
| Eje de salida |
eje de 3m m D2.5 D |
| Fase no. |
bifásico |
| Resistencia del motor |
31Ω/phase |
| Tipo del motor |
Bipolar |
| Tipo del conector |
Molex 51021-0400 (echada de 1.25m m) |
| |
|
Parámetros de la caja de cambios:
| Ratio del engranaje |
2:1 |
5:1 |
10:1 |
15:1 |
20:1 |
30:1 |
36:1 |
50:1 |
63:1 |
67:1 |
89:1 |
100:1 |
| Ratio exacto |
2,002 |
4,995 |
9,677 |
14,754 |
20,501 |
29,120 |
36,122 |
51,103 |
63,071 |
66,801 |
89,227 |
99,002 |
| Número del diente |
23 |
20 |
13 |
18 |
15 |
12 |
20 |
20 |
14 |
17 |
14 |
13 |
| Niveles del engranaje |
2 |
2 |
2 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
4 |
| Eficacia |
el 80% |
el 80% |
el 80% |
el 72% |
el 72% |
el 72% |
el 65% |
el 65% |
el 65% |
el 65% |
el 65% |
el 65% |
| |
| Ratio del engranaje |
110:1 |
150:1 |
172:1 |
210:1 |
250:1 |
275:1 |
298:1 |
380:1 |
420:1 |
500:1 |
600:1 |
1000:1 |
| Ratio exacto |
110,407 |
150,948 |
171,883 |
210,591 |
250,111 |
274,403 |
297,924 |
387,689 |
421,296 |
506,155 |
599,394 |
986,406 |
| Número del diente |
12 |
18 |
13 |
12 |
13 |
12 |
12 |
12 |
12 |
18 |
16 |
12 |
| Niveles del engranaje |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
7 |
7 |
7 |
| Eficacia |
el 59% |
el 59% |
el 59% |
el 59% |
el 59% |
el 59% |
el 59% |
el 59% |
el 59% |
el 47% |
el 47% |
el 47% |
Dibujo de estudio:
Exhibición del producto:
Uso de motores de pasos:
Los motores de pasos se utilizan para el control exacto, ampliamente utilizado en el equipamiento médico, la impresora 3D, el control exacto industrial, el equipo de la automatización, el etc.
Los motores de pasos se pueden utilizar en cualquier conrtol exacto del requisito de los mecanismos y movimiento rotatorio/linear.
Ventaja de motores de pasos:
El motor de pasos puede alcanzar control exacto incluso sin los codificadores/fuera del cierre-lazo retroactúa el sistema, también ellos no tiene eléctrico cepillados. Así no hay problemas de interferencia electromágnetica y de las chispas eléctricas. En algunos casos, pueden substituir DC cepillaron los motores sin cepillo de los motores.
Los motores de pasos son fáciles de controlar con los conductores, y esta característica establecer su posición importante en el campo del control exacto.
1. control exacto realizable, programable
2. Sin interferencia electromágnetica y chispas eléctricas
3. tamaño pequeño
4. precio razonable
5. de poco ruido
6. vida de servicio larga
Los motores de pasos son ampliamente utilizados entre todas las industrias.
Información de empaquetado y de envío:
Las muestras se embalan con la esponja de la espuma dentro de la caja de papel.
Para la producción en masa, los productos se embalan en cartón de papel.
Para el envío del mar (producción en masa), los cartones se embalan en la plataforma.
Tiempo de envío:
Por expreso (UPS Federal Express TNT de DHL): 5~12 días
Por 4PX expreso: 10~20 días
Envío del mar: 40~60 días (depende de los países diferentes)
Nuestra información de compañía:
La Vic-tecnología Co., Ltd de Changzhou se funda en 2011. Se ha estado especializando en producir los motores y los accesorios micro, con más de 20 años de experiencia del R&D en industria del motor.
Con diez años de innovación y de desarrollo continuos, hemos comenzado a ampliar nuestro negocio internacional, y nuestros productos se han exportado a los países tales como Europa, Suramérica, Canadá, los Estados Unidos, Asia y Australia.
Proporcionamos servicios de OEM/ODM y asegurar respuesta pronto, personalmente la prueba, el empaquetado seguro, y la entrega puntual. Una de las razones más grandes detrás de este éxito es nuestro servicio post-venta eficiente, asegurando ayuda pronto y profesional a nuestros clientes.
FAQ:
¿1.Are usted un fabricante o un comerciante?
Somos el fabricante. Fabricamos los motores nosotros mismos.
¿2.Where es su fábrica? ¿Podemos visitar su fábrica?
Nuestra fábrica está situada en Changzhou, Jiangsu. Si usted quisiera visitar nuestra fábrica, no dude en visitarnos por favor.
¿3.Do usted proporcionar muestras modificadas para requisitos particulares/muestras libres?
Podemos modificar la muestra para requisitos particulares, pero necesitamos coste adicional del arreglo para requisitos particulares.
No, no proporcionamos muestras libres.
¿4.What está el plazo de ejecución para las muestras?
Para las muestras comunes, plazo de expedición es 3 días.
Para las muestras que no están en existencia, el plazo de ejecución es cerca de 15 días.
Para las muestras modificadas para requisitos particulares, el plazo de ejecución es cerca de 25 a 30 días.
5. ¿Qué servicio de encargo usted proporciona?
Tenemos un equipo de desarrollo con más de 20 años de experiencia.
Podemos proveer de clientes los servicios modificados para requisitos particulares para las diversas piezas del motor.
Del diseño del resbalador, el tornillo de posicionamiento y la caja de engranajes del motor.
Longitud de cable, tipo del conector y diseño de FPC.
¿6.If que queremos desarrollar un nuevo producto, podemos firmar un contrato de NDA?
Sí, podemos firmar un contrato de NDA con usted y proteger su confidencialidad.
Si usted tiene un nuevo proyecto a convertirse, no dude en entrarnos en contacto con por favor.
