Product Details
Lugar de origen: China
Nombre de la marca: VIC-TECH
Certificación: RoHS
Número de modelo: VSM10198
Payment & Shipping Terms
Cantidad de orden mínima: 1Unit
Precio: $3~$7/Unit
Detalles de empaquetado: El paquete estándar de la exportación, o puede ser modificado para requisitos particulares
Tiempo de entrega: 10~30 días después de recibir el pago de la muestra
Condiciones de pago: MoneyGram, Western Union, tarjeta de crédito, T/T, L/C
Capacidad de la fuente: 100000 unidades/año
Tipo del motor: |
motor de pasos con el resbalador |
Ventaja de rosca: |
M2*0.4P |
Ángulo del paso: |
18°/step |
Tipo del conector: |
JST-SHR-04V-S-B |
Recorrido: |
39 milímetros |
Voltaje clasificado: |
3.3~5V DC |
Pheaes de No.of: |
2 fases |
Resistencia de bobina: |
el 10Ω±10% |
Tipo del motor: |
motor de pasos con el resbalador |
Ventaja de rosca: |
M2*0.4P |
Ángulo del paso: |
18°/step |
Tipo del conector: |
JST-SHR-04V-S-B |
Recorrido: |
39 milímetros |
Voltaje clasificado: |
3.3~5V DC |
Pheaes de No.of: |
2 fases |
Resistencia de bobina: |
el 10Ω±10% |
Descripción:

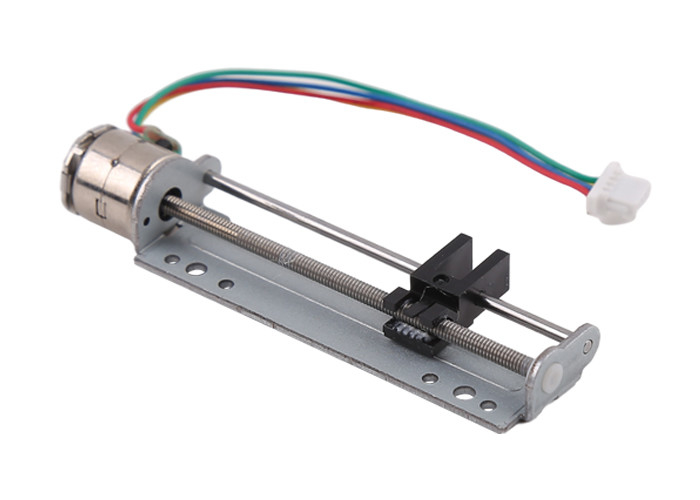

El motor VSM10198 tiene un diámetro de 10m m y se equipa del tornillo de la guía del M2 y del resbalador de POM.
Su viaje/recorrido eficaces es cerca de 39 milímetros.
0.02m m por paso
Resistencia 10 ohmios
Voltaje de conducción recomendado 3.3V-5V DC
El empuje extraible de este motor es sobre el minuto 120g (500PPS).
Este motor se utiliza generalmente para mover la lente de cámara.
Puede también ser utilizado para mover otros objetos, mientras el peso sea más bajo que el empuje del resbalador.
Si usted confirma su compra, usted puede enviarme un correo electrónico en cualquier momento.
Parámetros:
| Ángulo del paso | 18°/step | Resistencia | 10Ω/phase | Voltaje | 3.3~5 V DC |
| Viaje por paso | 0.02m m | Tornillo de posicionamiento | M2*P0.4 | Movimiento eficaz | 39 milímetros |
| Frecuencia de Max Starting | 1000Hz (minuto) | Frecuencia máxima de la respuesta | 1200Hz (minuto) | Empuje extraible |
minuto 120g (500 PPS) |
Dibujo de estudio:
Exhibición del producto:
Sobre el motor de pasos linear con el resbalador:
Nuestro motor del resbalador es una serie completa asamblea incluyendo el motor + el tornillo de posicionamiento + el soporte + el resbalador.
El ángulo del paso del motor es generalmente 18°/step, que significa 20 pasos para cada vuelta.
Cuando el motor gira una vuelta, el resbalador mueve una ventaja.
Para los solos tornillos de posicionamiento del comienzo: =lead de la echada.
La longitud de paso está tan (los viajes lineares del resbalador del movimiento de los medios de la longitud de paso, cuando el motor de pasos toma exactamente una medida):
Ventaja del tornillo de posicionamiento/pasos de cada rotación
Por ejemplo si el tornillo de posicionamiento es M2*0.4P (tornillo de posicionamiento regular del M2 de la echada de 0.4m m), el ángulo del paso del motor es 18°, longitud de paso de este motor es 0.4mm/20=0.02mm/step.
También, la longitud del tornillo de posicionamiento es adaptable, y también necesitamos ajustar el diseño del soporte, si usted modifica longitud del tornillo de posicionamiento para requisitos particulares.
Uso de motores de pasos:
Los motores de pasos se utilizan para el control exacto, ampliamente utilizado en el equipamiento médico, la impresora 3D, el control exacto industrial, el equipo de la automatización, el etc.
Los motores de pasos se pueden utilizar en cualquier conrtol exacto del requisito de los mecanismos y movimiento rotatorio/linear.
Ventaja de motores de pasos:
El motor de pasos puede alcanzar control exacto incluso sin los codificadores/fuera del cierre-lazo retroactúa el sistema, también ellos no tiene eléctrico cepillados. Así no hay problemas de interferencia electromágnetica y de las chispas eléctricas. En algunos casos, pueden substituir DC cepillaron los motores sin cepillo de los motores.
Los motores de pasos son fáciles de controlar con los conductores, y esta característica establecer su posición importante en el campo del control exacto.
1. Control exacto realizable, programable
2. Sin interferencia electromágnetica y chispas eléctricas
3. Tamaño pequeño
4. Precio razonable
5. De poco ruido
6. Vida de servicio larga
Información de empaquetado y de envío:
Las muestras se embalan con la esponja de la espuma dentro de la caja de papel.
Para la producción en masa, los productos se embalan en cartón de papel.
Para el envío del mar (producción en masa), los cartones se embalan en la plataforma.
Tiempo de envío:
Por expreso (UPS Federal Express TNT de DHL): 5~12 días
Por 4PX expreso: 10~20 días
Envío del mar: 40~60 días (depende de los países diferentes)
