Product Details
Lugar de origen: CHINA
Nombre de la marca: Vic-Tech
Certificación: RoHS
Número de modelo: VSM15
Payment & Shipping Terms
Cantidad de orden mínima: 1Unit
Precio: $3.5~$11/Unit
Detalles de empaquetado: El producto se embala con algodón de la perla, y el exterior está en un cartón.
Tiempo de entrega: 10~30 días después de que la tarifa de la muestra es pagada
Condiciones de pago: T/T, Paypal, tarjeta de crédito
Capacidad de la fuente: 10000 PC/Month
Tipo del motor: |
Motor+nut de pasos linear y tornillo de posicionamiento |
Tamaño del motor: |
15 milímetros |
Ángulo del paso: |
18°/step |
Ventaja de rosca: |
Tr3*1P*2N |
Resistencia de bobina: |
bifásico |
Recorrido: |
Cerca de 84m m |
Tipo del motor: |
Motor+nut de pasos linear y tornillo de posicionamiento |
Tamaño del motor: |
15 milímetros |
Ángulo del paso: |
18°/step |
Ventaja de rosca: |
Tr3*1P*2N |
Resistencia de bobina: |
bifásico |
Recorrido: |
Cerca de 84m m |
Explicación:

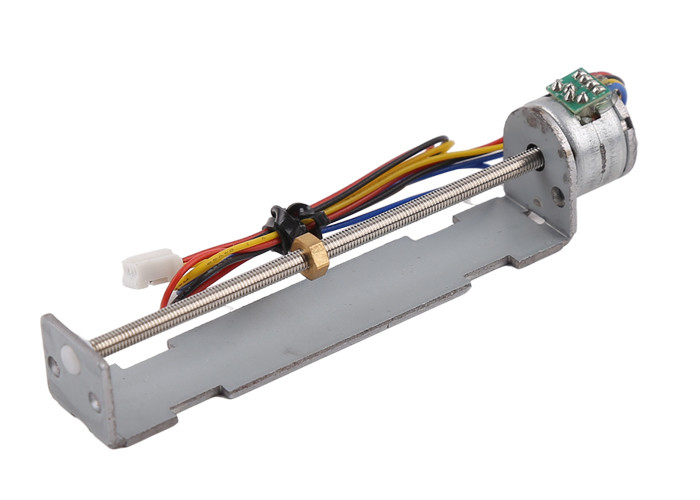

Esto es un motor de pasos con un diámetro de 15m m, equipado de un tornillo y de una nuez de la guía.
El tornillo de la guía es un tornillo trapezoidal, y el número de parte del tornillo de la guía es Tr3 * 1P * 2N
Tr3 representa un tornillo trapezoidal con un diámetro externo de 3m m
1P representa un espaciamiento de 1m m
2N indica que el tornillo de la guía se ha enroscado dos veces
Por lo tanto, la ventaja de este tornillo es 2N * 1P=2m m
La nuez en el tornillo de la guía es una nuez hexagonal.
| Tipo del motor | motor de pasos |
| Modelo | SM15 |
| Resistencia | el 15Ω±7% /Phase |
| Fase de NO.of | bifásico |
| Voltaje | 9 V DC |
| Saque el empuje | Más que 230g EN 125PPS |
| Ángulo del paso | 18 ° /step |
Dibujo de estudio:
Exhibición del producto:
Los motores de pasos se utilizan para el control exacto, ampliamente utilizado en el equipamiento médico, la impresora 3D, el control exacto industrial, el equipo de la automatización, el etc.
Los motores de pasos se pueden utilizar en cualquier conrtol exacto del requisito de los mecanismos y movimiento rotatorio/linear.
El motor de pasos puede alcanzar control exacto incluso sin los codificadores/fuera del cierre-lazo retroactúa el sistema, también ellos no tiene eléctrico cepillados. Así no hay problemas de interferencia electromágnetica y de las chispas eléctricas. En algunos casos, pueden substituir DC cepillaron los motores sin cepillo de los motores.
Los motores de pasos son fáciles de controlar con los conductores, y esta característica establecer su posición importante en el campo del control exacto.
1. Control exacto realizable, programable
2. Sin interferencia electromágnetica y chispas eléctricas
3. Tamaño pequeño
4. Precio razonable
5. De poco ruido
6. Vida de servicio larga
