Detalles del producto
Lugar de origen: China
Nombre de la marca: V-motor
Certificación: RoHS
Número de modelo: 42HS40-PG
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: US$20~50
Detalles de empaquetado: La caja de papel del uso hacia fuera que embala, gran cantidad puede utilizar la plataforma
Tiempo de entrega: 15 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100000/month
Step angle: |
1.8 degree |
Ratio del engranaje: |
1:3~1:720 |
Con engranaje: |
Caja de cambios planetaria |
Tipo del motor: |
Motor paso a paso híbrido |
fase: |
Fase 2 |
Voltaje: |
12VDC~48VDC |
Step angle: |
1.8 degree |
Ratio del engranaje: |
1:3~1:720 |
Con engranaje: |
Caja de cambios planetaria |
Tipo del motor: |
Motor paso a paso híbrido |
fase: |
Fase 2 |
Voltaje: |
12VDC~48VDC |

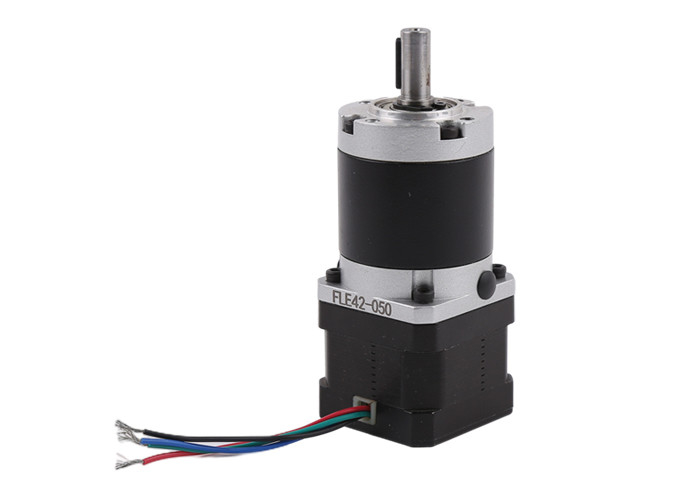

Esto es un soporte híbrido 42m m cuadrado del motor de pasos (nema 17) con una caja de cambios planetaria.
Hay vario ratio para que usted elija, ratio de la caja de cambios del engranaje de 3,71 a 719,98
La base en diversa etapa del engranaje, caja de cambios tendrá diversas longitud y eficacia.
1 etapa: longitud de 32,2 milímetros, eficacia del 90%
2 etapas: longitud de 40,0 milímetros, eficacia del 80%
3 etapas: longitud de 50,0 milímetros, eficacia del 72%
4 etapas: longitud de 57,0 milímetros, eficacia del 63%
Por favor conozcamos el parámetro siguiente si somos afortunados atraer sus intereses:
1. Voltaje y frecuencia
2. Número de revoluciones y de dirección de la rotación
3. Tipo de eje de salida (nuestro eje estándar nuestro su eje modificado para requisitos particulares)
4. Esfuerzo de torsión en el eje de salida
5. Longitud del alambre de ventaja si usted tiene requisitos
Hoja de datos del parámetro del motor
| Tipo del motor | Caja de cambios de pasos híbrida de motor+planetary |
| Modelo | 42BYG-36PLF |
| Modo de la excitación | 2-2 bipolar |
| Eje de salida | Φ8D7 |
| Tipo de la caja de cambios | Caja de cambios planetaria |
| Ratio de la etapa y del engranaje |
1 etapa 3,71 5,18 2 etapas 13,76 19,22 26,83 3 etapas 51,06 71,30 99,55 138,99 4 etapas 189,45 264,52 369,32 516,66 719,98
|
| Esfuerzo de torsión de la salida | Eficacia torque*gear del ratio*gearbox del motor |
| Gama actual | 0.4~1.7A/phase |
| Ángulo del paso | °de 0.9°/1.8 opcional |
1. El plazo de obtención de la orden de la muestra es cerca de 15 días, plazo de obtención total del orden de la cantidad es 25-30 días.
2. Podemos aceptar el pago vía Mastercard, visa, la e-comprobación, PAYLATER, T/T y Paypal.
3. Podemos proporcionarle el soporte técnico profesional y nuestra garantía de la calidad de los productos es 12 meses.
4. Aceptamos los productos customize.including el parámetro del motor, llevamos el tipo del alambre, hacia fuera el eje etc.
5. Para este tipo motor, podemos añadiendo el codificador en el casquillo del desgaste del motor.
