Detalles del producto
Lugar de origen: China
Nombre de la marca: V-motor
Certificación: RoHS
Número de modelo: Caja de engranajes de gusano SM15-1812
Pago y términos de envío
Cantidad de orden mínima: 1 PC
Precio: US$3~8
Detalles de empaquetado: Las muestras se empaquetan en pequeños cartones y algodón de la perla, y los productos del bulto est
Tiempo de entrega: 15 días
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100000/month
Tipo: |
Motor de pasos adaptado del imán permanente |
Fase: |
2-2 |
Actual/fase: |
0.4A |
Ángulo del paso (grados): |
grados 18/i (i ratio del engranaje) |
Voltaje clasificado: |
5V o como petición |
Uso: |
Aparatos electrodomésticos, robot de la máquina del CNC de Medical Machine de la impresora 3D |
Ratio del engranaje: |
21~1030:1 |
Con engranaje: |
Engranaje de gusano y engranaje de estímulo |
Tipo: |
Motor de pasos adaptado del imán permanente |
Fase: |
2-2 |
Actual/fase: |
0.4A |
Ángulo del paso (grados): |
grados 18/i (i ratio del engranaje) |
Voltaje clasificado: |
5V o como petición |
Uso: |
Aparatos electrodomésticos, robot de la máquina del CNC de Medical Machine de la impresora 3D |
Ratio del engranaje: |
21~1030:1 |
Con engranaje: |
Engranaje de gusano y engranaje de estímulo |
motor de pasos de 15m m atado con la caja de cambios 1812 del gusano
Esta serie de motores adaptados está montada con el motor de pasos SM15 y el reductor 1812 del engranaje de gusano del metal de la precisión.
El volumen total del motor adaptado es pequeño, la gama de la selección del ratio de reducción es ancha, y el ángulo entre el eje de salida y el transporte del motor es 90 grados, que es conveniente para los requisitos de la instalación de ocasiones especiales.
El ángulo del paso básico del motor es 18 grados, es decir, 20 pasos por la revolución, más el efecto de la desaceleración de la caja de cambios, la resolución final del ángulo del motor pueden alcanzar 0.018~0.9 grados, que se pueden utilizar en diversos lugares exactos del control.
Los ratios a elección de la velocidad son 1:1030 del 1:798 del 1:603 del 1:515 del 1:399 del 1:302 del 1:236 del 1:118 del 1:42 del 1:21, diversos ratios de la velocidad producirán diverso esfuerzo de torsión y la velocidad, clientes se puede seleccionar según diversos requisitos del esfuerzo de torsión y de la velocidad. Los ratios especiales se pueden también modificar para requisitos particulares, si usted necesita, no dude en para entrarnos en contacto con por favor.
Debido al uso de la estructura del engranaje de gusano, el motor entero tiene una estructura compacta, pero la eficacia de esta estructura es relativamente baja, así que la especial atención debe ser prestada al seleccionarla.
Parámetros principales de pasos de la caja de cambios del gusano SM15mm-1812:
| NOMBRE DE PRODUCTO | el gusano de 15 milímetros adaptó el motor de pasos |
| MODELO | Serial SM15-1812 |
| ÁNGULO DEL PASO DEL MOTOR | 18° |
| RESISTENCE | el 31Ω±7% (20 15 10 ohmios opcional) |
| GAMA DE TEMPERATURAS DE FUNCIONAMIENTO | -0~+55 ℃ |
| RATIO DEL ENGRANAJE | ~1:1030 del 1:21 |
| SERVICIO DEL OEM Y DEL ODM | DISPONIBLE |
| EFICACIA | el 10~20% |
| GAMA DE VELOCIDAD | Eje de la salida del motor (0~3000RPM) (0~150rpm) |
Motor de pasos del engranaje de gusano SM15-1812 hacia fuera que dibuja:

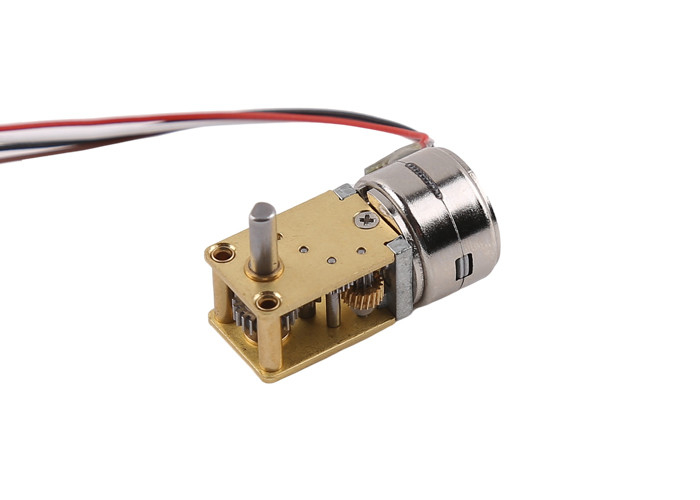

Exhibición del motor de pasos del engranaje de gusano SM15-1812:
