Product Details
Lugar de origen: China
Nombre de la marca: Vic-Tech
Certificación: RoHS
Número de modelo: SM25-048S-8118G
Payment & Shipping Terms
Cantidad de orden mínima: 1Unit
Precio: $4~$8/Unit
Detalles de empaquetado: Las muestras se embalan con la caja de papel, y los productos de la producción en masa se embalan co
Tiempo de entrega: 10~20 días después de que la muestra es pagada
Condiciones de pago: T/T, Paypal, tarjeta de crédito
Capacidad de la fuente: 100000 pc/Month
Tipo del motor: |
Motor de pasos del P.M. con la caja de cambios |
Tamaño del motor: |
25m m |
Ángulo del paso: |
7.5°/10 |
Ratio del engranaje: |
10:1 |
Número de fase: |
fase 4 (6 alambres) |
Resistencia de bobina: |
el 10Ω±7% (20℃) |
Voltaje: |
24V DC |
Fase: |
fase 4 |
Tipo del motor: |
Motor de pasos del P.M. con la caja de cambios |
Tamaño del motor: |
25m m |
Ángulo del paso: |
7.5°/10 |
Ratio del engranaje: |
10:1 |
Número de fase: |
fase 4 (6 alambres) |
Resistencia de bobina: |
el 10Ω±7% (20℃) |
Voltaje: |
24V DC |
Fase: |
fase 4 |

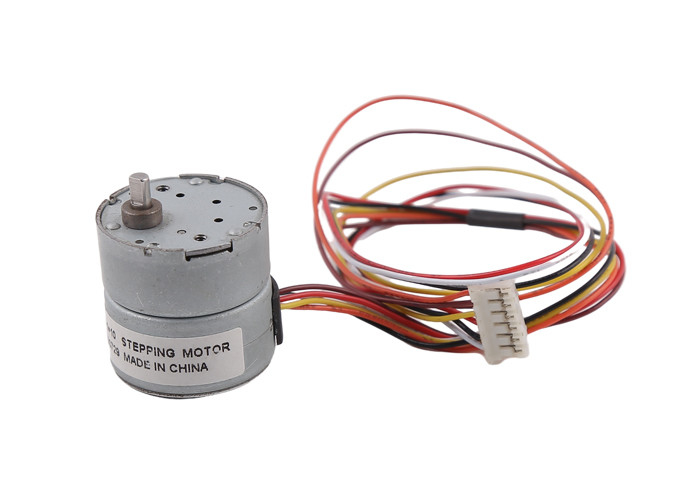

Éste es motor del imán permanente de SM25-048S con una caja de cambios en el top.
El ángulo del paso del solo motor es 7,5 grados, y toma 48 medidas para girar una vuelta (sin la caja de cambios)
Tenemos diverso ratio del engranaje para que usted elija, para este ratio del engranaje del motor somos 10: 1.
El ángulo del paso es tan 7,5 degrees/10
Tipo del motor | Motor del imán permanente con la caja de cambios |
Diámetro del motor | 25m m |
Ángulo del paso | 7.5°/10 |
Fase no. | Fase 4 |
Resistencia de bobina | el 10Ω±7% (20℃) |
Tirón-en el esfuerzo de torsión | minuto de 600 g*cm (100 PPS) |
Método de la excitación | 2-2 |
Corriente clasificada | 0.3A |
Dibujo de estudio:
Exhibición del producto:
CONDICIONES 1TESTING
Temperatura/humedad
El ambiente de prueba debe ser una temperatura estándar/condiciones de la humedad (la temperatura de 20℃±2℃ y humedad del 65%±5%). En caso de que eso un juicio no trajera alrededor de ninguna dudas, las pruebas se pueden hacer en la temperatura normal (5℃~35℃) y la humedad normal (el 45%~85%).
COLOCACIÓN DEL BASIC 2
El tornillo de posicionamiento debe ser horizontal. Sin embargo, colocación excepto descrito arriba
debe ser decidido después de la discusión por uno a.
CutUIT DE PRUEBA del círculo 3
Las características se deben medir con el cutuit estándar siguiente del círculo.
IC de conducción estándar:
* conducción constante del voltaje: SLA7024M Sanken
Los motores de pasos se utilizan para el control exacto, ampliamente utilizado en el equipamiento médico, la impresora 3D, el control exacto industrial, el equipo de la automatización, el etc.
Los motores de pasos se pueden utilizar en cualquier conrtol exacto del requisito de los mecanismos y movimiento rotatorio/linear.
El motor de pasos puede alcanzar control exacto incluso sin los codificadores/fuera del cierre-lazo retroactúa el sistema, también ellos no tiene eléctrico cepillados. Así no hay problemas de interferencia electromágnetica y de las chispas eléctricas. En algunos casos, pueden substituir DC cepillaron los motores sin cepillo de los motores.
Los motores de pasos son fáciles de controlar con los conductores, y esta característica establecer su posición importante en el campo del control exacto.
1. Control exacto realizable, programable
2. Sin interferencia electromágnetica y chispas eléctricas
3. Tamaño pequeño
4. Precio razonable
5. De poco ruido
6. Vida de servicio larga
