Detalles del producto
Lugar de origen: China
Nombre de la marca: Vic-Tech
Certificación: RoHS
Número de modelo: 20BY45-20G
Pago y términos de envío
Cantidad de orden mínima: 1Unit
Precio: $3.5~$7/Unit
Detalles de empaquetado: Las muestras se embalan con la caja de papel, y los productos de la producción en masa se embalan co
Tiempo de entrega: 10~20 días después de que la muestra es pagada
Condiciones de pago: T/T, Paypal, tarjeta de crédito
Capacidad de la fuente: 100000 pc/Month
Tipo del motor: |
P.M. motor+gearbox de pasos |
Tamaño del motor: |
20m m |
Ángulo del paso: |
ratio 18°/gear |
Ratio del engranaje: |
10:1 al 488:1 |
Resistencia: |
10Ω/phase |
Conducción de modo: |
Bipolar |
Tipo del motor: |
P.M. motor+gearbox de pasos |
Tamaño del motor: |
20m m |
Ángulo del paso: |
ratio 18°/gear |
Ratio del engranaje: |
10:1 al 488:1 |
Resistencia: |
10Ω/phase |
Conducción de modo: |
Bipolar |

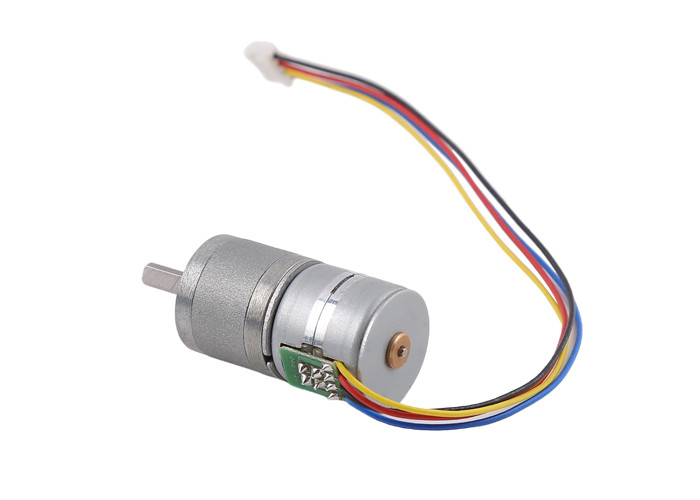

Motor de pasos del diverso del engranaje del ratio 20m m ángulo del paso 18° con la caja de cambios
Esto es un motor de pasos de 20m m cabido con una caja de cambios.
El ángulo del escalonamiento de un solo motor de 20m m es 18°/step.
Con la caja de cambios, el ángulo del paso del motor es más pequeño y el esfuerzo de torsión del motor se mejora mucho. (dependiendo de ratio del engranaje)
Los clientes pueden elegir diversos ratios del engranaje según sus propios requisitos.
Además, otros parámetros tales como resistencia del motor/longitud de cable/tipo del conector, longitud del eje de salida, forma, etc. puede ser modificado para requisitos particulares.
Motor que enciende el engranaje: M 0,25 Z14 L 1,5, la altura de la cara del extremo superior del eje a la cubierta de extremo del motor es 3.8~4.2
El esfuerzo de torsión de la salida es el esfuerzo de torsión del motor y el ratio de reducción multiplicados por la eficacia. La eficacia se relaciona con el número de etapas del engranaje. La referencia es como sigue: 3/4 etapa, el 85%, y cada etapa subsiguiente es multiplicada por un 0,9
| Modelo no. | 20BY45-20G |
| Fase no. | 2 fases (bipolares) |
| Voltaje clasificado | 5~8 V DC |
| Resistencia | 10Ω±10%/phase (ajustable) |
| Ángulo del paso | ratio 18°/gear |
| Método de la excitación | 2-2 fase |
| Eje de salida | eje del diámetro D3.5 de 4m m |
| Saque el esfuerzo de torsión | 150mNm (800Hz) |
| Uno mismo-localizando el esfuerzo de torsión (sin la excitación) | referencia 50mNm |
| Llevar a cabo el esfuerzo de torsión | ≥250mNm |
Parámetros de la caja de cambios:
| Niveles de la caja de cambios | L1 de la longitud de la caja de cambios (milímetros) | Ratio del engranaje |
| 3/4 de los niveles | 16 | 10:1/12.5:1/25:1/31.25:1 |
| 5 niveles | 17,5 | 50:1/62.5:1/78.1 |
| 6 niveles | 19 | 100:1/125:1/156.25:1/195.3:1 |
| 7 niveles | 20,5 | 250:1/312.5:1/390.6:1/488:1 |
Dibujo de estudio:
Exhibición del producto:
Los motores de pasos se utilizan para el control exacto, ampliamente utilizado en el equipamiento médico, la impresora 3D, el control exacto industrial, el equipo de la automatización, el etc.
Los motores de pasos se pueden utilizar en cualquier conrtol exacto del requisito de los mecanismos y movimiento rotatorio/linear.
El motor de pasos puede alcanzar control exacto incluso sin los codificadores/fuera del cierre-lazo retroactúa el sistema, también ellos no tiene eléctrico cepillados. Así no hay problemas de interferencia electromágnetica y de las chispas eléctricas. En algunos casos, pueden substituir DC cepillaron los motores sin cepillo de los motores.
Los motores de pasos son fáciles de controlar con los conductores, y esta característica establecer su posición importante en el campo del control exacto.
1. Control exacto realizable, programable
2. Sin interferencia electromágnetica y chispas eléctricas
3. Tamaño pequeño
4. Precio razonable
5. De poco ruido
6. Vida de servicio larga
Los motores de pasos son ampliamente utilizados entre todas las industrias.
