Detalles del producto
Lugar de origen: China
Nombre de la marca: Vic-Tech
Certificación: RoHS
Número de modelo: SM15-845G
Pago y términos de envío
Cantidad de orden mínima: 1Unit
Precio: $3~$7/Unit
Detalles de empaquetado: Las muestras se embalan con la caja de papel, y los productos de la producción en masa se embalan co
Tiempo de entrega: 10~20 días después de que la muestra es pagada
Condiciones de pago: T/T, Paypal, tarjeta de crédito
Capacidad de la fuente: 100000 pc/Month
Tipo del motor: |
P.M. motor+gearbox+case |
Tamaño del motor: |
diámetro de 15 milímetros |
Ángulo del paso: |
ratio 18°/gear |
Resistencia de bobina: |
31Ω/phase |
Conducción de voltaje: |
5 DC |
Ratio del engranaje: |
2:1 al 1000:1 |
Tipo del motor: |
P.M. motor+gearbox+case |
Tamaño del motor: |
diámetro de 15 milímetros |
Ángulo del paso: |
ratio 18°/gear |
Resistencia de bobina: |
31Ω/phase |
Conducción de voltaje: |
5 DC |
Ratio del engranaje: |
2:1 al 1000:1 |

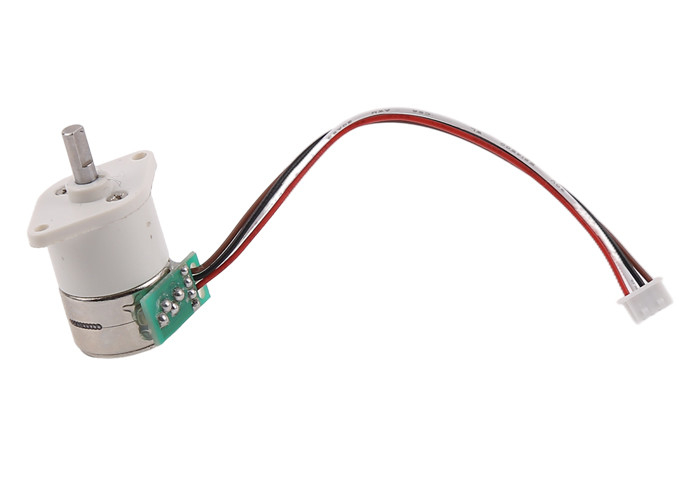

Motor de pasos del reductor 15m m P.M. de la caja de cambios de SM15-845G con la funda protectora
Descripción:
Éste es nuestro motor de 15m m atado con una caja de cambios.
Este tamaño de la caja de cambios es 12mm*10m m. (Length*Width)
Tenemos diversos ratios del engranaje para elegir, de 2:1 a 1000: 1.
Los clientes pueden elegir la base del ratio del engranaje en su requisito de la velocidad y del esfuerzo de torsión.
El ratio cuanto más grande del engranaje que tiene, los motores tendrán una velocidad más lenta de la salida y esfuerzo de torsión más alto.
También, hay un estuche de plástico para proteger la caja de cambios, proporciona la protección a prueba de polvo.
Si el cliente no quiere el estuche de plástico, podemos librarnos de él.
Parámetros del motor:
| Tipo del motor | Motor de pasos del P.M. |
| Tipo de la caja de cambios | caja de cambios de 10*12m m |
| Fase no. | 2 fases |
| Resistencia | 31Ω/phase |
| Voltaje clasificado | 5V DC |
| Ángulo del paso | ratio 18°/gear |
| Eje de salida | eje de 3m m D2.5 D |
| Tipo del conector | Molex 51021-0400 (echada de 1.25m m) |
Parámetros de la caja de cambios:
| Ratio del engranaje | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Ratio exacto | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Número del diente | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Niveles del engranaje | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Eficacia | el 80% | el 80% | el 80% | el 72% | el 72% | el 72% | el 65% | el 65% | el 65% | el 65% | el 65% | el 65% |
| Ratio del engranaje | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Ratio exacto | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Número del diente | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Niveles del engranaje | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Eficacia | el 59% | el 59% | el 59% | el 59% | el 59% | el 59% | el 59% | el 59% | el 59% | el 47% | el 47% | el 47% |
Dibujo de estudio:
Exhibición del producto:
Uso de motores de pasos:
Los motores de pasos se utilizan para el control exacto, ampliamente utilizado en el equipamiento médico, la impresora 3D, el control exacto industrial, el equipo de la automatización, el etc.
Los motores de pasos se pueden utilizar en cualquier conrtol exacto del requisito de los mecanismos y movimiento rotatorio/linear.
Ventaja de motores de pasos:
El motor de pasos puede alcanzar control exacto incluso sin los codificadores/fuera del cierre-lazo retroactúa el sistema, también ellos no tiene eléctrico cepillados. Así no hay problemas de interferencia electromágnetica y de las chispas eléctricas. En algunos casos, pueden substituir DC cepillaron los motores sin cepillo de los motores.
Los motores de pasos son fáciles de controlar con los conductores, y esta característica establecer su posición importante en el campo del control exacto.
1. control exacto realizable, programable
2. Sin interferencia electromágnetica y chispas eléctricas
3. tamaño pequeño
4. precio razonable
5. de poco ruido
6. vida de servicio larga
Los motores de pasos son ampliamente utilizados entre todas las industrias.
Información de empaquetado y de envío:
Las muestras se embalan con la esponja de la espuma dentro de la caja de papel.
Para la producción en masa, los productos se embalan en cartón de papel.
Para el envío del mar (producción en masa), los cartones se embalan en la plataforma.
Tiempo de envío:
Por expreso (UPS Federal Express TNT de DHL): 5~12 días
Por 4PX expreso: 10~20 días
Envío del mar: 40~60 días (depende de los países diferentes)
FAQ:
Pregunta 1: ¿Es usted fabricante o un comerciante?
Somos fabricante. Producimos nos viajamos en automóvili.
Pregunta 2: ¿Dónde está su fábrica? ¿Podemos visitar su fábrica?
Nuestra fábrica está situada en la ciudad de Changzhou. No dude en para visitarnos si usted quiere.
Pregunta 3: ¿Usted proporciona muestras libres modificadas para requisitos particulares de las muestras?
Podemos hacer el arreglo para requisitos particulares en muestras, y costó coste adicional del arreglo para requisitos particulares.
No, no enviamos muestras libres.
Pregunta 4: ¿Cuál es el plazo de ejecución en muestras?
Para las muestras en existencia, de ejecución el plazo es en el plazo de 3 días.
Para las muestras no en existencia, de ejecución el plazo es cerca de 15 días.
Para las muestras modificadas para requisitos particulares, de ejecución el plazo es cerca de 25 a 30 días.
Pregunta 5: ¿Qué servicio del arreglo para requisitos particulares usted proporciona?
Tenemos un equipo que se convierte por más de 20 años de experiencia.
Proporcionamos servicio del arreglo para requisitos particulares en los componentes de toda clase de motor.
Del resbalador del motor, el tornillo de posicionamiento, cajas de cambios diseñan.
A la longitud de cable, al tipo del conector, y al diseño de FPC.
Pregunta 6: ¿Podemos firmar un contrato de NDA si queremos desarrollar un nuevo producto?
Sí, podemos firmar el contrato de NDA y proteger su confidencialidad.
No dude en para entrarnos en contacto con si usted tiene un nuevo proyecto a convertirse.
