Detalles del producto
Lugar de origen: China
Nombre de la marca: Vic-Tech
Certificación: RoHS
Número de modelo: VSM10157
Pago y términos de envío
Cantidad de orden mínima: 1Unit
Precio: $3.5~$7/Unit
Detalles de empaquetado: Las muestras se embalan con la caja de papel, y los productos de la producción en masa se embalan co
Tiempo de entrega: 10~20 días después de que la muestra es pagada
Condiciones de pago: T/T, Paypal, tarjeta de crédito
Capacidad de la fuente: 100000 pc/Month
Tipo del motor: |
Caja de cambios de pasos del P.M. motor+ |
Tamaño del motor: |
diámetro 10m m |
Ángulo del paso: |
ratio 18°/gear |
Tipo de la caja de cambios: |
caja de cambios 10*12 |
Tipo del conector: |
Conector pin FPC/4 |
Eje de salida: |
Eje del tornillo de posicionamiento del eje de D |
Tipo del motor: |
Caja de cambios de pasos del P.M. motor+ |
Tamaño del motor: |
diámetro 10m m |
Ángulo del paso: |
ratio 18°/gear |
Tipo de la caja de cambios: |
caja de cambios 10*12 |
Tipo del conector: |
Conector pin FPC/4 |
Eje de salida: |
Eje del tornillo de posicionamiento del eje de D |

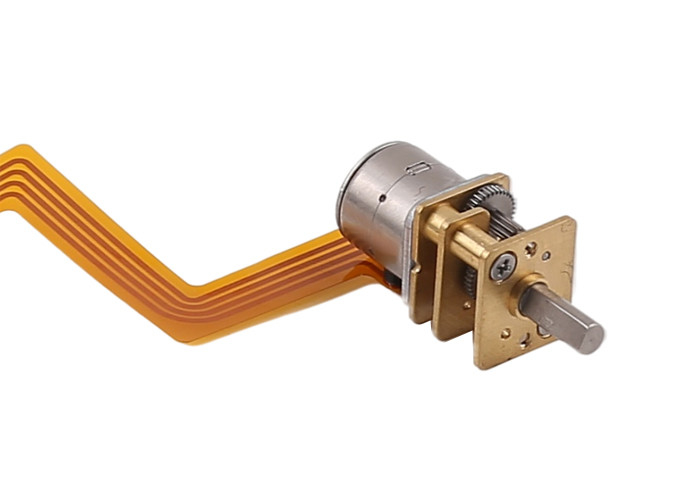

Motor de pasos permanente opcional del imán VSM10-816G de la caja de cambios 10m m del ratio 10*12 del engranaje
VSM10157 es un motor de pasos del imán permanente de 10m m con la caja de cambios de 10*12m m.
Las cajas de cambios están disponibles en diversos ratios del engranaje (de 2:1 a 1000: 1), clientes puede elegir el ratio del engranaje según sus requisitos de la velocidad/del esfuerzo de torsión.
En relación con el tipo del conector, la imagen es FPC.
Podemos también hacer PCB+4 wires+connector, tenemos diverso espaciamiento del conector, tal como 1mm/1.25mm/1.5mm/2mm/2.5m m que espacia y así sucesivamente.
El conector más de uso general es 51021-0400 (el conector de la echada de 1.25m m)
| Modelo no. | VSM10157-10G |
| Diámetro del motor | 10m m |
| Ángulo del paso | 18°/10 |
| Voltaje clasificado | 3.3-5V DC |
| Eje de salida | Eje del tornillo de posicionamiento de D shaft/M3 |
| Tipo del conector | conector pin fpc/4 |
| Fase no. | bifásico |
| Resistencia del motor | 19Ω/phase |
| Tipo del motor | Bipolar |
| Ratio del engranaje | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Ratio exacto | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Número del diente | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Niveles del engranaje | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Eficacia | el 80% | el 80% | el 80% | el 72% | el 72% | el 72% | el 65% | el 65% | el 65% | el 65% | el 65% | el 65% |
| Ratio del engranaje | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Ratio exacto | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Número del diente | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Niveles del engranaje | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Eficacia | el 59% | el 59% | el 59% | el 59% | el 59% | el 59% | el 59% | el 59% | el 59% | el 47% | el 47% | el 47% |
Los motores de pasos se utilizan para el control exacto, ampliamente utilizado en el equipamiento médico, la impresora 3D, el control exacto industrial, el equipo de la automatización, el etc.
Los motores de pasos se pueden utilizar en cualquier conrtol exacto del requisito de los mecanismos y movimiento rotatorio/linear.
El motor de pasos puede alcanzar control exacto incluso sin los codificadores/fuera del cierre-lazo retroactúa el sistema, también ellos no tiene eléctrico cepillados. Así no hay problemas de interferencia electromágnetica y de las chispas eléctricas. En algunos casos, pueden substituir DC cepillaron los motores sin cepillo de los motores.
Los motores de pasos son fáciles de controlar con los conductores, y esta característica establecer su posición importante en el campo del control exacto.
1. Control exacto realizable, programable
2. Sin interferencia electromágnetica y chispas eléctricas
3. Tamaño pequeño
4. Precio razonable
5. De poco ruido
6. Vida de servicio larga
Los motores de pasos son ampliamente utilizados entre todas las industrias.
