Detalles del producto
Lugar de origen: China
Nombre de la marca: Vic-Tech
Certificación: RoHS
Número de modelo: 10-816G-M3
Pago y términos de envío
Cantidad de orden mínima: 1Unit
Precio: $3.5~$7/Unit
Detalles de empaquetado: Las muestras se embalan con la caja de papel, y los productos de la producción en masa se embalan co
Tiempo de entrega: 10~20 días después de que la muestra es pagada
Condiciones de pago: T/T, Paypal, tarjeta de crédito
Capacidad de la fuente: 100000 pc/Month
Tipo del motor: |
Motor de pasos de la caja de cambios |
Tamaño del motor: |
diámetro de 10m m |
Ángulo del paso: |
ratio del engranaje 18°/ |
Resistencia: |
20Ω/40Ω |
Ratio del engranaje: |
De 2:1 al 1000:1 |
Eje de salida: |
Tornillo de posicionamiento de M3*0.5P |
Tipo del motor: |
Motor de pasos de la caja de cambios |
Tamaño del motor: |
diámetro de 10m m |
Ángulo del paso: |
ratio del engranaje 18°/ |
Resistencia: |
20Ω/40Ω |
Ratio del engranaje: |
De 2:1 al 1000:1 |
Eje de salida: |
Tornillo de posicionamiento de M3*0.5P |

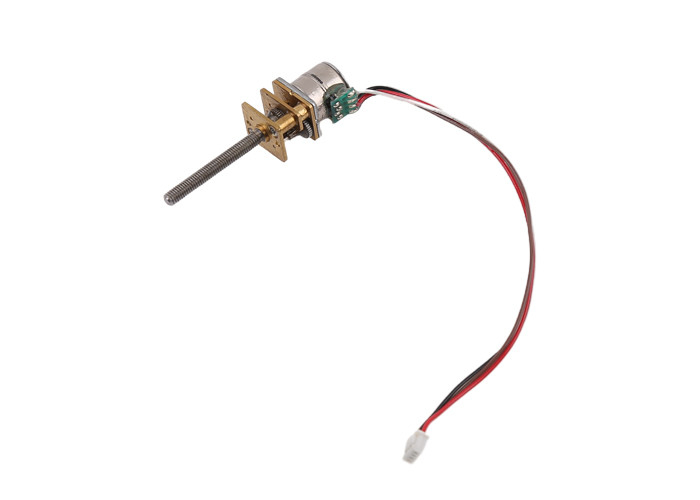

Motor de pasos del reductor de la caja de cambios 10-816G-M3 con el eje ajustable del tornillo de posicionamiento M3
Descripción:
Esto es un motor de pasos del diámetro de 10m m atado con una caja de cambios de 10*12m m.
El eje de salida es eje estándar del tornillo de posicionamiento M3, y podemos también cambiarlo en el eje de D.
La longitud del tornillo de posicionamiento es ajustable, sobre la base de la propia necesidad del cliente.
Tenemos ratio múltiple del engranaje para la opción, del 2:1 a 1000: 1.
Con un ratio más grande del engranaje, el esfuerzo de torsión de la salida es más grande, y la velocidad de la salida es más lenta.
Necesidad del cliente de elegir un ratio conveniente del engranaje primero.
Tenemos diversa resistencia de bobina dos: 20Ω/40Ω
Con una resistencia más alta, el motor tendrá voltaje clasificado más alto.
Parámetros del motor:
| Modelo no. | 10-816G-M3 |
| Tipo del motor | motor de pasos de 10m m |
| Eje de salida | M3*0.5P |
| Resistencia de bobina | 20Ω/40Ω |
| Ángulo del paso | ángulo 18°/step |
| Voltaje clasificado | 3.3~5V DC |
| Fase no. | 2 fases (4 alambres) |
Parámetros de la caja de cambios:
| Ratio del engranaje | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Ratio exacto | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Número del diente | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Niveles del engranaje | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Eficacia | el 80% | el 80% | el 80% | el 72% | el 72% | el 72% | el 65% | el 65% | el 65% | el 65% | el 65% | el 65% |
| Ratio del engranaje | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Ratio exacto | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Número del diente | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Niveles del engranaje | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Eficacia | el 59% | el 59% | el 59% | el 59% | el 59% | el 59% | el 59% | el 59% | el 59% | el 47% | el 47% | el 47% |
Dibujo de estudio:
Exhibición del producto:
Uso de motores de pasos:
Los motores de pasos se utilizan para el control exacto, ampliamente utilizado en el equipamiento médico, la impresora 3D, el control exacto industrial, el equipo de la automatización, el etc.
Los motores de pasos se pueden utilizar en cualquier conrtol exacto del requisito de los mecanismos y movimiento rotatorio/linear.
Ventaja de motores de pasos:
El motor de pasos puede alcanzar control exacto incluso sin los codificadores/fuera del cierre-lazo retroactúa el sistema, también ellos no tiene eléctrico cepillados. Así no hay problemas de interferencia electromágnetica y de las chispas eléctricas. En algunos casos, pueden substituir DC cepillaron los motores sin cepillo de los motores.
Los motores de pasos son fáciles de controlar con los conductores, y esta característica establecer su posición importante en el campo del control exacto.
1. Control exacto realizable, programable
2. Sin interferencia electromágnetica y chispas eléctricas
3. Tamaño pequeño
4. Precio razonable
5. De poco ruido
6. Vida de servicio larga
Los motores de pasos son ampliamente utilizados entre todas las industrias.
