Detalles del producto
Lugar de origen: China
Nombre de la marca: Vic-Tech
Certificación: RoHS
Número de modelo: SM86C0905
Pago y términos de envío
Cantidad de orden mínima: 1Unit
Precio: $120~$155/Unit
Detalles de empaquetado: El producto se embala con algodón de la perla, y el exterior está en un cartón.
Tiempo de entrega: 10~20 días después de que la tarifa de la muestra es pagada
Condiciones de pago: T/T, Paypal, tarjeta de crédito
Capacidad de la fuente: 10000 PC/Month
Tipo del motor: |
Motor paso a paso híbrido |
Tamaño del motor: |
86m m (NEMA34) |
Ángulo del paso: |
1.8° |
Mínimo a través: |
50kg |
Ventaja de rosca: |
Tornillo trapezoidal |
Resistencia de la fase: |
1.6Ω/phase |
Tipo del motor: |
Motor paso a paso híbrido |
Tamaño del motor: |
86m m (NEMA34) |
Ángulo del paso: |
1.8° |
Mínimo a través: |
50kg |
Ventaja de rosca: |
Tornillo trapezoidal |
Resistencia de la fase: |
1.6Ω/phase |
Descripción:

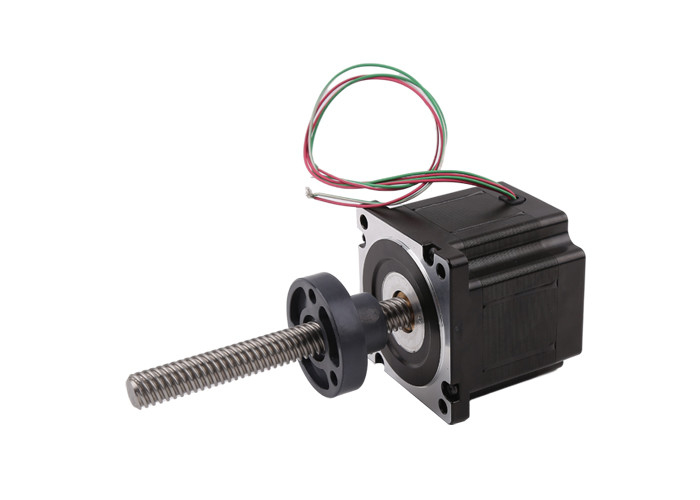

Esto es un motor de pasos del híbrido de 86m m con el tornillo trapezoidal.
Su ángulo del paso es 1,8 °/step, y toma 200 medidas para girar 1 vuelta.
Su tornillo de posicionamiento es 12.7m m, así que significa que cuando el motor gira una revolución, la nuez mueve 12.7m m.
Por lo tanto, el paso length=lead/200 steps=0.0635/step, así que significa que cuando el motor termina un paso completo, la nuez del tornillo de la guía experimentará un movimiento linear de 0.0635m m.
La nuez se hace del material plástico autolubricador (PPS) y puede soportar alto empuje y la pequeña fricción.
Parámetros del motor:
| Modelo no. | SM86C0905 |
| Tamaño del motor | 86m m |
| Fase no. | 2 fases (bipolares) |
| Corriente de la fase | 3.12A/phase |
| Resistencia de la fase | 1.6Ω/phase |
| Inductancia de la fase | el 8.8mH±20% |
| Empuje mínimo (en 300 PPS) | 50KG |
Parámetro del tornillo de posicionamiento:
| Ventaja de rosca | Tornillo trapezoidal |
| No. del modelo del tornillo de posicionamiento. | Tr15.875*12.7-4 |
| Diámetro externo | 15..875m m |
| Ventaja | 12.7m m |
| Comienzo | 4 |
| Echada | 3.175m m |
| Longitud de paso | 0.0635mm/step |
Dibujo de estudio:
