Detalles del producto
Lugar de origen: China
Nombre de la marca: V-motor
Certificación: RoHS
Número de modelo: Motor de SM25-Linear
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: US$10~33
Detalles de empaquetado: Hacia fuera la caja es de papel, para la producción en masa, puede utilizar la plataforma para el en
Tiempo de entrega: 15 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100000/month
Tipo del motor: |
Motor de pasos linear |
Ángulo del paso: |
7,5 grados |
Longitud de paso: |
0.0127~0.1016 |
Resistencia por fase: |
13.5Ω 70Ω |
Fuerza de Thrus: |
30~80N |
Conducción de voltaje: |
5~12vdc |
Tipo del motor: |
Motor de pasos linear |
Ángulo del paso: |
7,5 grados |
Longitud de paso: |
0.0127~0.1016 |
Resistencia por fase: |
13.5Ω 70Ω |
Fuerza de Thrus: |
30~80N |
Conducción de voltaje: |
5~12vdc |

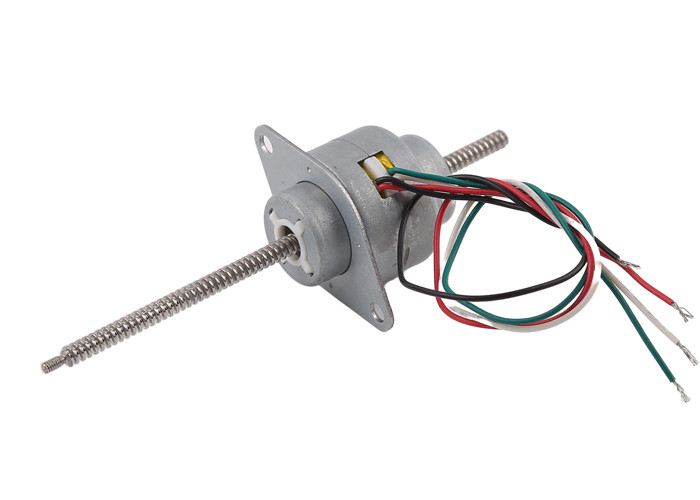

El motor de escalonamiento de SM25-Linear con el tornillo de posicionamiento, cuando el rotor está corriendo el CW o el CCW, el tornillo de posicionamiento se moverá adelante o al revés. Al mismo tiempo la ventaja girará.
El ángulo del paso del motor es 7,5 grados y 15 grados.
Cada paso del motor de escalonamiento gira, la ventaja mueve 0.0127m m (o 0.0254m m, 0.0508m m, 0.1016m m. Hay diversos echadas de la ventaja y ángulos del paso para la selección.
Este producto es el producto patentado de la compañía. Con el movimiento relativo del rotor interno y del tornillo, la rotación del motor se convierte en el movimiento linear. Utilizado principalmente en control de la válvula, botones automáticos, el equipamiento médico, la maquinaria de la materia textil, robots y otros campos relacionados.
Además, la parte de conexión externa puede utilizar cuatro bornes de conexión (pernos ligeros) o los alambres de conexión, o el PWB de FPC FFC según requisitos de cliente.
La sección de la salida es linear.
Hoja de datos del parámetro del motor de pasos
| Nombre de producto |
motor de pasos linear de 25m m |
| Modelo | SM25--No-cautivo |
| Resistencia | el 13Ω±10% |
| Tire adentro de la frecuencia | 600PPS |
| El empuje típico | 60N |
| inductancia | 4.5REF (Mh) |
| Montaje de la abertura | φ3.7mm (a través del agujero) |
| Altura axial | 76 milímetros (de adaptable) |
| Clase de Insalution | clase E |
| Wrie de la ventaja | UL 1061 AWG26 |
| Servicio del OEM y del ODM | DISPONIBLE |
Curva de la fuerza del empuje del motor:
Motor hacia fuera que dibuja:
¡Nuestro equipo tiene más de 10 años de diseño del motor de pasos, de desarrollo y de experiencia de la fabricación de la producción, así que podemos alcanzar el desarrollo de productos y el diseño auxiliar según las necesidades especiales de clientes!
¡Las necesidades del cliente son nuestros esfuerzos, no dude en para entrarnos en contacto con por favor!
