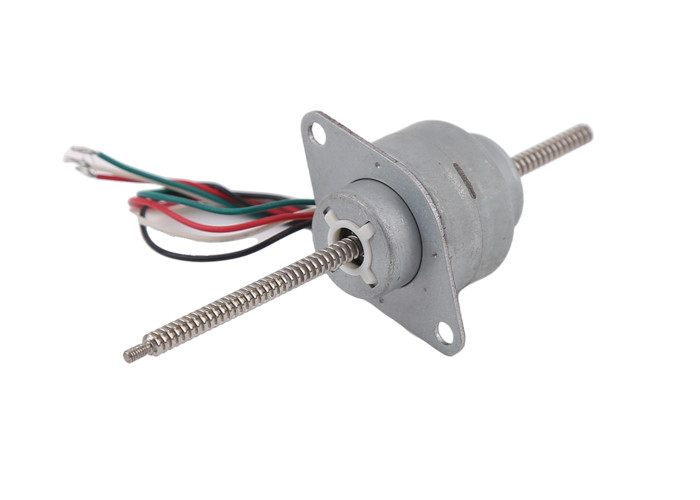

VSM25B-24S motor de pasos P.M. 25m m de 15 grados con funcionamiento a través del eje

Ángulo P.M. del paso de VSM25B-24S 15° corrido a través del motor de pasos linear del tornillo trapezoidal del eje

Descripción:

VSM25B-24S es un motor de pasos linear del diámetro de 25m m con funcionamiento-por el eje.

Tenemos diverso tipo tres de ejes: funcionamiento-por el eje, el eje prisionero y la unidad externa.

El ángulo del paso es 15°/step, y también tenemos ratio 7.5°gear para la opción.

La longitud de paso es 0.0254m m, y significa que viaja el tornillo de posicionamiento 0.0254m m cuando el motor toma una sola medida.

El ángulo del paso es determinado por comienzo del tornillo de posicionamiento.

Con más comienzo, la ventaja del tornillo de posicionamiento es viajes de un tornillo de posicionamiento más grande, y más rápidamente, y el empuje del tornillo de posicionamiento es más pequeño.

Tenemos solo comienzo, 2 comienzos y 4 comienzos, y la echada del tornillo de posicionamiento es lo mismo: 0.6096m m.

Para este motor, la ventaja del tornillo de posicionamiento es 0.6096m m, y es solo comienzo.

Confirme por favor para llevar de rosca y para llevar antes de usted muestras de la orden.

Parámetros:

Dibujo de estudio:

Exhibición del producto:

Sobre el motor de pasos linear:

Diseño allí diverso:

Eje prisionero (eje fijo): el tornillo de posicionamiento no se permite hacer girar, él puede ir solamente hacia arriba y hacia abajo, hace el movimiento de motor linear.

Eje del funcionamiento-throught (a través del eje que va): el tornillo de posicionamiento puede moverse arriba y abajo de al hacer girar. Cuando se fija el tornillo de posicionamiento, no permitir girar, el tornillo de posicionamiento puede levantar un plumón, y el trabajo correctamente.

Unidad externa (con la nuez): El tornillo de posicionamiento se fija, no puede moverse hacia arriba y hacia abajo, puede hacer girar solamente, y hay una nuez en el tornillo de posicionamiento a moverse hacia arriba y hacia abajo.

Sobre el tornillo de posicionamiento y la longitud de paso:

Tenemos dos tipos de ángulo del paso: 15°and 7.5°. Los motores con ángulo del paso 15° toman 24 medidas para una vuelta, y los motores con ángulo del paso 7.5° toman 48 medidas para una vuelta.

Tenemos tres tipos de ventaja del tornillo de posicionamiento, con solo comienzo del comienzo/del doule y 4 comienzos.

La echada es lo mismo: 0.6096m m

Lead=starts*pitch del tornillo de posicionamiento

Por ejemplos, para el tornillo de posicionamiento de 2 comienzos, lleve es 2*0.6096=1.2192m m

La longitud del paso del motor, es el tornillo de posicionamiento de la distancia/la nuez viaja cuando el motor toma una medida.

Ventaja/pasos del tornillo del length=lead del paso del motor para cada vuelta

Por ejemplos, para el tornillo de posicionamiento de 2 comienzos, el ángulo del paso es 7.5°,

Paso length=lead/24=1.2192/24=0.0508mm/step

Sobre empuje:

El empuje se relaciona con la frecuencia del conductor y ventaja del tornillo de posicionamiento, ángulo de pasos y tamaño del motor.

El tamaño del motor más grande, empuje es más grande.

La frecuencia cuanto más bajo que consigue, que viaja en automóvili girar más lento, y el empuje es más grande.

La ventaja más con poco plomo del tornillo es, empuje es más grande.

7,5 grados caminan ángulo tendrán empuje más alto comparado a 15 grados.

Uso de motores de pasos:

Los motores de pasos se utilizan para el control exacto, ampliamente utilizado en el equipamiento médico, la impresora 3D, el control exacto industrial, el equipo de la automatización, el etc.

Los motores de pasos se pueden utilizar en cualquier conrtol exacto del requisito de los mecanismos y movimiento rotatorio/linear.

Ventaja de motores de pasos:

El motor de pasos puede alcanzar control exacto incluso sin los codificadores/fuera del cierre-lazo retroactúa el sistema, también ellos no tiene eléctrico cepillados. Así no hay problemas de interferencia electromágnetica y de las chispas eléctricas. En algunos casos, pueden substituir DC cepillaron los motores sin cepillo de los motores.

Los motores de pasos son fáciles de controlar con los conductores, y esta característica establecer su posición importante en el campo del control exacto.

1. Control exacto realizable, programable

2. Sin interferencia electromágnetica y chispas eléctricas

3. Tamaño pequeño

4. Precio razonable

5. De poco ruido

6. Vida de servicio larga

Información de empaquetado y de envío:

Las muestras se embalan con la esponja de la espuma dentro de la caja de papel.

Para la producción en masa, los productos se embalan en cartón de papel.

Para el envío del mar (producción en masa), los cartones se embalan en la plataforma.

Tiempo de envío:

Por expreso (UPS Federal Express TNT de DHL): 5~12 días

Por 4PX expreso: 10~20 días

Envío del mar: 40~60 días (depende de los países diferentes)
